Vertical Cylindrical Grinding Machine（立式圆柱磨削机）
一次装夹即可完成SiC、Si及陶瓷环类材料内径(ID)、外径(OD)与端面加工的高刚性复合立式磨削机。
外径、端面与内径磨削在同一台设备上连续完成——缩短加工周期,消除重新装夹带来的尺寸漂移。

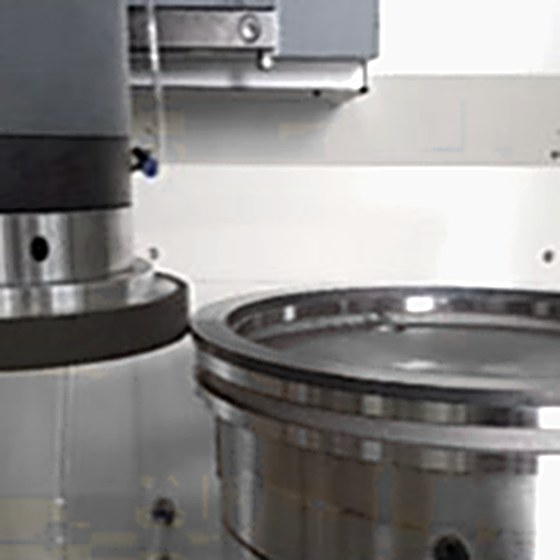

External Diameter
砂轮精密加工环件外圆周面。圆度与外径尺寸同时得到保证。

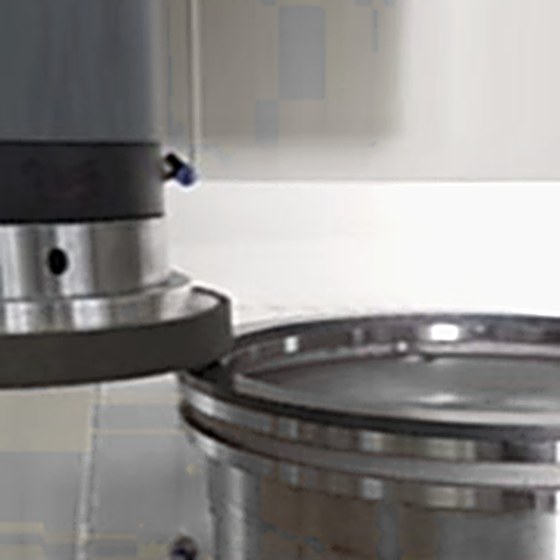

Top Surface
对顶端面进行平面磨削,确保厚度均匀与平行度——满足后续工序的平面度要求。

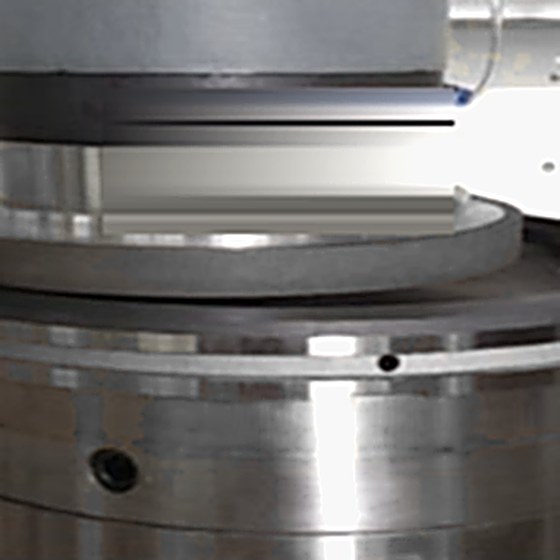

Inner Diameter
磨削环件中心孔。一次装夹即可同时保证内径尺寸公差与ID/OD同心度。

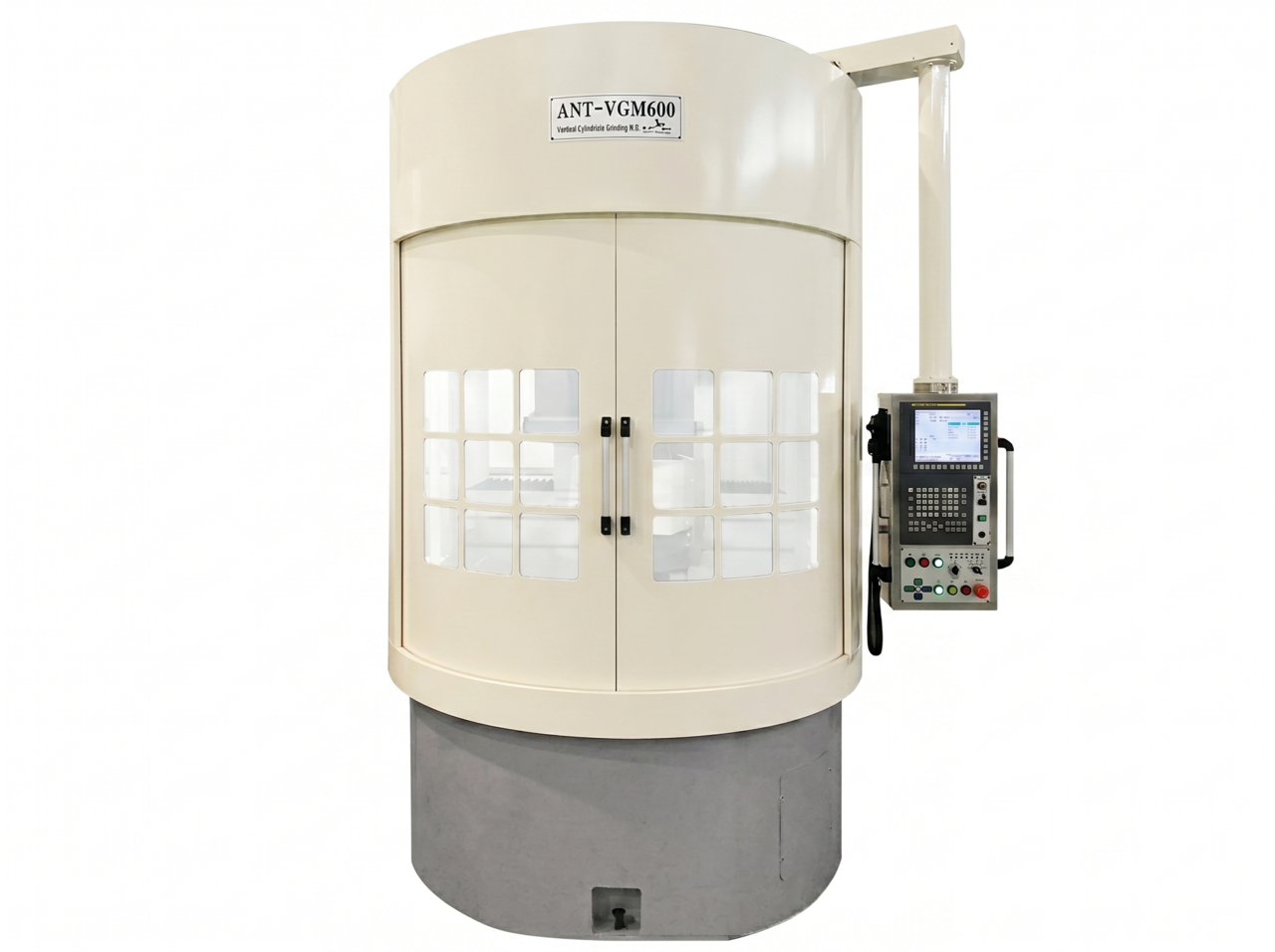

让ANT-VGM600成为难加工脆性环类材料精密磨削主力机型的机械与控制选择。
外径、端面与内径所有磨削面——均在一次装夹中完成。无需重新装夹,即可避免重新引入公差误差。
工作台直径 Ø600 mm,支持最大 Ø600 × 最大 100 L 工件。标配Ø550 真空夹具,在高负荷磨削过程中可靠装夹大型环件。
业界标准FANUC 0iMF-P控制器,带来高可靠性与便捷维护。X轴与Z轴交流伺服驱动提供精密进给。
主轴与回转工作台均采用6.3 kW高效变频电机。主轴 1,350 RPM (变频),工作台0–200 RPM (伺服)控制。
标配金属金刚石砂轮 (OD Ø250);同时提供树脂与陶瓷结合剂金刚石砂轮,可对SiC、Si、陶瓷等难加工脆性材料进行高精度磨削。
250 ℓ 冷却液箱配备60 ℓ/min 油泵——大流量切削液供给,最大限度带走磨削热量并冲刷切屑。
以上为标准规格。可根据客户需求与目标材料进行定制设计与制造。
| 工件 | 尺寸 | 最大 Ø600, 最大 100 L | |
| 砂轮 | 金属金刚石砂轮 | OD : Ø250 | |
| 主轴单元 | R.P.M. | 1,350 RPM (变频) | |
| 电机 | 5.5 kW × 4P × 220V × 60Hz | ||
| 工作台单元 | R.P.M. | 0 ~ 200 RPM (伺服) | |
| 电机 | 3 kW 交流伺服电机 | ||
| 夹具 | Ø550 真空夹具 | ||
| 进给单元 | Z 轴行程 | 300 mm | |
| Z 轴电机 | 5 kW 交流伺服电机 | ||
| X 轴行程 | 460 mm | ||
| X 轴电机 | 5 kW 交流伺服电机 | ||
| 冷却液 | 油箱 | 250 ℓ | |
| 泵 | 60 ℓ/min | ||
| 主压缩空气源 | 5 kg/cm² | ||
| 主电源 | AC 220V × 三相 × 60Hz / 25 kW | ||
| 控制电源 | AC 220V, DC 24V | ||
| 设备安装面积 (W × L × H) | 2,300 × 2,800 × 2,900 mm | ||
