Core Drilling Machine（套孔钻孔机）

Core Drilling Machine

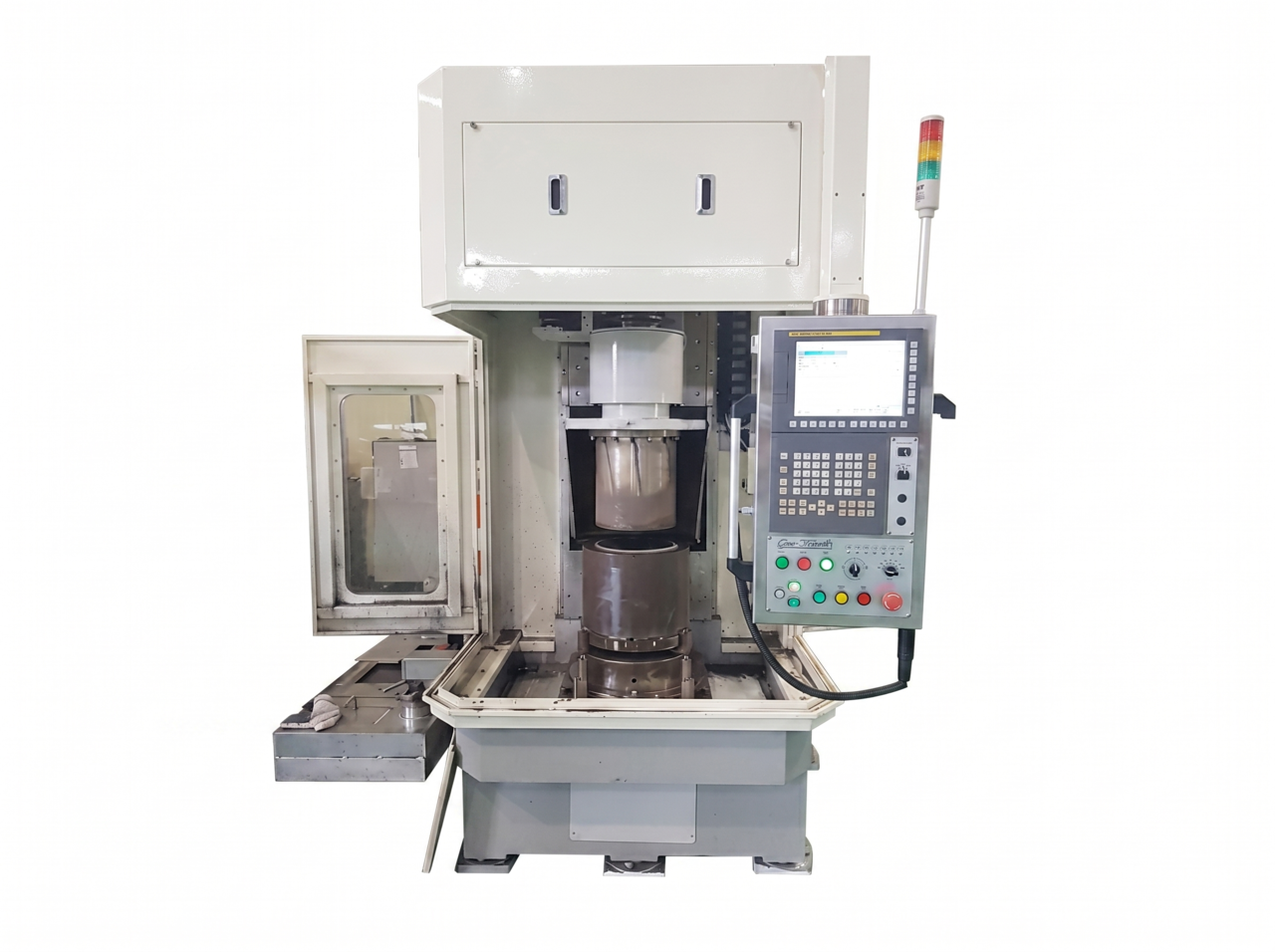

ANT-SCDM 450/500/550

Core Drilling Machine（套孔钻孔机）

蓝宝石、硅、石英锭料的内径(ID)与外径(OD)加工专用设备。高刚性铸铁(GC300)结构便于维护,基于N.C Control的精密控制实现套孔厚度偏差±0.1mm以内。

01加工范围最大 Ø 600 × 500 mm——支持大直径锭料
02高刚性铸铁(GC300)结构便于维护
03N.C 控制(FANUC Oi-MF)精密控制
04ID/OD 上下套孔厚度偏差 ± 0.1mm
05金属与电镀金刚石砂轮(#80~120 目)

Max Ø 600 × 500 mm加工范围

GC300 Cast Iron高刚性结构

± 0.1 mm厚度公差

◈主轴变频电机 — SERVO 4.4 kW (选配)

COMPATIBLE MATERIALS

可加工材料

单晶硅多晶硅SiC蓝宝石石英AlN氧化铝陶瓷石墨

SPECIFICATIONS

技术规格 — ANT-SCDM

ANT-SCDM 450 / 500 / 550 的标准规格。可根据材料与工艺进行定制设计与制造。

工件
工件尺寸	最大 Ø 600 × L 300 / 400 / 500 mm
套孔厚度偏差	± 0.1 mm (ID、OD、上下)
刀具 — 金属金刚石砂轮
直径	按工艺确定
长度	L + 50 mm
目数范围	#80 ~ #120 (金属 · 电镀)
主轴单元
R.P.M.	0 ~ 1,000 (可变)
电机	5.5 kW × 4P × 220 V × 50 / 60 Hz
伺服选配	4.4 kW SERVO 电机 (选配)
Z 轴进给单元
行程	L + 100 mm
电机	4 kW 交流伺服电机, 3,000 rpm
减速比	减速器 1/10, 皮带轮 1/2
滚珠丝杠	Ø 63 × 导程 20
冷却液 & 辅助设施
冷却液箱	250 L
冷却液泵	170 L/min
主压缩空气	5 kg/cm²
主电源	AC 220 V × 三相 × 60 Hz
控制电源	AC 220 V, DC 24 V
占地面积
安装面积 (W × L × H)	2,310 × 2,550 × 3,000 mm
机身结构
机架	GC300 高刚性铸件
控制器	N.C — FANUC Oi-MF

对该设备感兴趣?

如需技术规格、加工测试或定制报价,欢迎联系我们。

联系我们查看全部产品 →

TEL: +82-55-586-1331 | info@saehannanotech.com
